PCB đồng nặng là gì?
PCB đồng nặng dùng để chỉ bảng mạch in (PCB) có lớp đồng dày hơn đáng kể so với PCB tiêu chuẩn. Trong PCB thông thường, độ dày đồng dao động từ 0,5 oz/ft² đến 1 oz/ft², trong khi ở PCB đồng nặng, độ dày có thể dao động từ 3 oz/ft² đến 20 oz/ft² hoặc thậm chí cao hơn. Độ dày bổ sung này giúp tăng cường khả năng mang dòng điện cao, tản nhiệt hiệu quả và cải thiện độ bền cơ học của PCB, khiến PCB bằng đồng nặng trở nên lý tưởng để sử dụng trong các ứng dụng yêu cầu công suất cao, điều kiện khắc nghiệt hoặc hiệu suất nặng.
Độ dày đồng trong PCB đồng nặng
PCB tiêu chuẩn sử dụng độ dày đồng trong khoảng 0,5 đến 1 oz/ft², tương đương khoảng 17 đến 35 micron. Ngược lại, PCB đồng nặng có thể có các lớp đồng có kích thước từ 3 oz/ft2 đến 20 oz/ft2 trở lên, làm tăng đáng kể khả năng xử lý dòng điện cao và ứng suất nhiệt. Đối với bối cảnh, 1 oz đồng trải rộng trên 1 foot vuông tương đương với độ dày khoảng 35 micron. Khi độ dày đồng tăng lên 3 oz hoặc cao hơn, công suất tổng thể của PCB để xử lý tải điện tăng lên đáng kể.
Tại sao chọn chúng tôi
Đội ngũ chuyên nghiệp
Là nhà cung cấp dịch vụ bảo vệ được khách hàng tin tưởng, phục vụ khách hàng trong nhiều ngành như chính phủ và doanh nghiệp, tài chính, chăm sóc y tế, Internet, thương mại điện tử, v.v.
Hỗ trợ kỹ thuật
Đội ngũ chuyên gia của chúng tôi sẵn sàng hỗ trợ khắc phục sự cố, trả lời các câu hỏi kỹ thuật và cung cấp hướng dẫn.
Nguồn cung đáng tin cậy
Chúng tôi cung cấp mô hình chuỗi cung ứng tích hợp theo chiều dọc để đảm bảo nguồn cung lâu dài đáng tin cậy và khả năng truy xuất nguồn gốc đầy đủ.
Dịch vụ khách hàng
Chúng tôi ưu tiên giao tiếp cởi mở để giải quyết các yêu cầu cụ thể của khách hàng và cung cấp các giải pháp được cá nhân hóa.

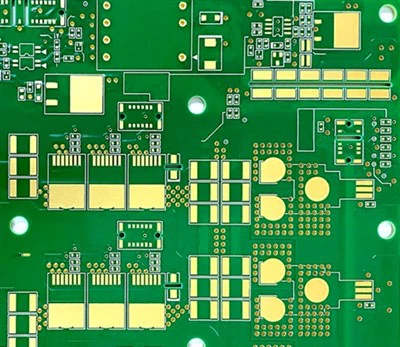

Sản phẩm liên quan
Ưu điểm của PCB đồng nặng
Khả năng mang dòng cao
Độ dày đồng tăng lên cho phép PCB đồng nặng hỗ trợ dòng điện cao hơn nhiều mà không quá nóng hoặc gây hỏng mạch. Điều này khiến chúng trở nên lý tưởng cho các ứng dụng như bộ chuyển đổi nguồn, hệ thống phân phối điện và bộ điều khiển công nghiệp yêu cầu dòng điện lớn.
Tản nhiệt vượt trội
Các lớp đồng dày hơn trong PCB đồng nặng mang lại khả năng tản nhiệt tuyệt vời, giúp ngăn ngừa hư hỏng mạch điện do nhiệt độ cao. Đặc tính này đặc biệt quan trọng trong các ứng dụng như xe điện (EV), mô-đun điện và đèn LED công suất cao, nơi cần quản lý nhiệt nhất quán để có độ tin cậy lâu dài.
Tăng cường sức mạnh cơ học
PCB đồng nặng giúp tăng cường độ bền cơ học, khiến chúng có khả năng chịu được các môi trường khắc nghiệt, chẳng hạn như độ rung, sốc cao và dao động nhiệt độ nhanh. Điều này khiến chúng trở thành giải pháp phù hợp cho các thiết bị điện tử ô tô, hàng không vũ trụ và quân sự yêu cầu PCB bền bỉ, hiệu suất cao.
Khả năng thiết kế phức tạp và công suất cao
Những PCB này cho phép thiết kế tinh vi và phức tạp hơn bằng cách hỗ trợ các mạch nhiều lớp với độ dày đồng khác nhau. Tính linh hoạt này cho phép các kỹ sư thiết kế các mạch đáp ứng các yêu cầu về mật độ năng lượng cụ thể mà không ảnh hưởng đến hiệu suất hoặc độ tin cậy.
Ứng dụng của PCB đồng nặng
PCB đồng nặng được sử dụng rộng rãi trong các ứng dụng đòi hỏi dòng điện cao và độ tin cậy vượt trội. Một số lĩnh vực phổ biến và trường hợp sử dụng bao gồm:
Trong các bộ chuyển đổi điện, bộ biến tần và bộ nguồn liên tục (UPS), PCB đồng nặng rất cần thiết để quản lý dòng điện lớn và đảm bảo hệ thống không bị quá nóng trong quá trình vận hành.
Với nhu cầu ngày càng tăng về xe điện (EV) và xe điện hybrid (HEV), PCB đồng nặng đóng vai trò quan trọng trong việc quản lý hệ thống pin công suất cao và bộ điều khiển động cơ đòi hỏi khả năng tản nhiệt hiệu quả và khả năng xử lý dòng điện cao.
Những lĩnh vực này yêu cầu PCB có thể hoạt động trong môi trường khắc nghiệt, bao gồm nhiệt độ cao và ứng suất cơ học. PCB đồng nặng mang lại độ bền và độ tin cậy cần thiết cho thiết bị trong các lĩnh vực đòi hỏi khắt khe này.
Khi hệ thống chiếu sáng LED công suất cao trở nên phổ biến hơn, khả năng quản lý lượng nhiệt lớn ngày càng trở nên quan trọng. PCB đồng nặng giúp tản nhiệt do đèn LED tạo ra, nâng cao hiệu suất và kéo dài tuổi thọ của hệ thống chiếu sáng.
PCB đồng nặng hoạt động như thế nào?
PCB đồng nặng hoạt động bằng cách sử dụng các lớp đồng dày hơn đáng kể so với PCB tiêu chuẩn, cho phép nó xử lý dòng điện cao hơn và cải thiện khả năng tản nhiệt. Trong một PCB thông thường, các vết đồng đóng vai trò là đường dẫn điện, nhưng trong PCB đồng nặng, các vết này dày hơn nhiều, cho phép bo mạch mang tải điện lớn hơn mà không bị quá nóng hoặc gây hỏng hóc.
Các lớp đồng dày hơn cũng giúp tản nhiệt và tản nhiệt hiệu quả hơn, đảm bảo các linh kiện trên bo mạch luôn ở nhiệt độ hoạt động an toàn. Tính năng này đặc biệt quan trọng trong các ứng dụng năng lượng cao như nguồn điện, thiết bị điện tử ô tô và máy móc công nghiệp, trong đó quản lý nhiệt đáng tin cậy là chìa khóa để ngăn ngừa hư hỏng và đảm bảo sự ổn định lâu dài.
Ngoài ra, PCB đồng nặng cho phép thiết kế mạch nhiều lớp, trong đó mỗi lớp có thể có độ dày đồng khác nhau để đáp ứng các yêu cầu về điện hoặc nhiệt khác nhau. Tính linh hoạt này làm cho chúng phù hợp với các thiết kế phức tạp, công suất cao, mang lại độ bền cơ học nâng cao để chịu được các điều kiện khắc nghiệt như nhiệt độ khắc nghiệt, rung động hoặc căng thẳng về thể chất.
Tóm lại, PCB đồng nặng hoạt động bằng cách sử dụng các lớp đồng dày để cải thiện công suất dòng điện, khả năng quản lý nhiệt và độ bền, khiến chúng trở nên lý tưởng cho các ứng dụng điện đòi hỏi khắt khe.
Các loại PCB đồng nặng
PCB đồng nặng có nhiều loại, mỗi loại được thiết kế để đáp ứng các nhu cầu ứng dụng cụ thể:
PCB đồng nặng một mặt
Có một lớp đồng dày cho các ứng dụng đơn giản, dòng điện cao.
PCB đồng nặng hai mặt
Có các lớp đồng dày ở cả hai mặt, cho phép mạch điện phức tạp hơn và phân phối điện tốt hơn.
PCB đồng nặng nhiều lớp
Chứa nhiều lớp đồng với độ dày khác nhau, lý tưởng cho các ứng dụng mật độ cao, công suất cao.
PCB đồng nặng lai
Kết hợp các lớp đồng nặng với các lớp đồng tiêu chuẩn, mang lại sự cân bằng giữa hiệu quả chi phí và hiệu suất cho các yêu cầu thiết kế cụ thể.
Quy trình thiết kế PCB đồng nặng
Quá trình thiết kế PCB đồng nặng phức tạp hơn so với PCB tiêu chuẩn do độ dày đồng tăng lên và nhu cầu xử lý dòng điện cao và tản nhiệt hiệu quả. Dưới đây là tổng quan về các bước chính có liên quan:
Bước đầu tiên là phân tích các nhu cầu cụ thể của ứng dụng, bao gồm các yêu cầu về khả năng mang dòng, tản nhiệt và độ bền cơ học. Những yếu tố này sẽ xác định độ dày đồng, thường dao động từ 3 oz/ft2 đến 20 oz/ft2 trở lên và phương pháp thiết kế tổng thể.
Trong giai đoạn này, nhà thiết kế tạo bố cục PCB bằng phần mềm CAD, xác định các vết, lớp và thành phần đồng. Đặc biệt chú ý đến chiều rộng và khoảng cách vết để phù hợp với tải dòng điện tăng lên. Các mặt phẳng nguồn và via nhiệt thường được đưa vào để giúp phân phối nhiệt đều trên bảng.
PCB đồng nặng yêu cầu vật liệu cơ bản chất lượng cao để chịu được ứng suất tăng thêm từ đồng dày hơn và nhiệt độ cao hơn. Tấm ép FR-4, polyimide và gốm là những lựa chọn phổ biến tùy thuộc vào yêu cầu về nhiệt và cơ học của ứng dụng.
Các lớp đồng dày được áp dụng bằng một quá trình gọi là mạ. Nhiều lần mạ điện đồng được sử dụng để tạo nên độ dày đồng mong muốn trên bảng. Bước này rất quan trọng để đảm bảo tính đồng nhất trong phân phối đồng trên tất cả các lớp.
Các nhà thiết kế phải đảm bảo bo mạch có thể tản nhiệt hiệu quả để tránh tình trạng quá nóng. Điều này thường liên quan đến việc tích hợp các giải pháp quản lý nhiệt như tản nhiệt hoặc thiết kế các đường dẫn nhiệt để truyền nhiệt ra khỏi các khu vực quan trọng.
Sau khi thiết kế hoàn tất, PCB sẽ trải qua quá trình thử nghiệm để đảm bảo đáp ứng các thông số kỹ thuật về hiệu suất điện và nhiệt. Điều này có thể bao gồm kiểm tra tải hiện tại, chu kỳ nhiệt và kiểm tra ứng suất cơ học.
Nhà máy của chúng tôi
Công ty TNHH Công nghệ Điện tử Sihui Fuji Được thành lập vào năm 2009, công ty đã tập trung vào sản xuất bảng mạch lâu dài và đáng tin cậy trong 14 năm. Với thế mạnh sản xuất về chống dị ứng, sản xuất hàng loạt, nhiều tên sản phẩm, nhiều lô khác nhau và thời gian giao hàng ngắn, nó cung cấp các dịch vụ toàn diện một cửa để đáp ứng nhu cầu của khách hàng ở mức độ lớn nhất. Đây là nhà sản xuất bảng mạch điện tử Trung Quốc với nhiều kinh nghiệm trong quản lý chất lượng của các công ty Nhật Bản. Việc kinh doanh.
Hợp tác với Nhà sản xuất hàng đầu cho nhu cầu PCB đồng nặng của bạn!
Tại Fuji, chúng tôi chuyên cung cấp PCB đồng nặng chất lượng cao được thiết kế để đáp ứng nhu cầu của các ứng dụng công suất lớn, dòng điện cao. Là nhà sản xuất và nhà cung cấp đáng tin cậy, chúng tôi hiểu rằng mỗi dự án là duy nhất, đó là lý do tại sao chúng tôi cung cấp các dịch vụ OEM có thể tùy chỉnh hoàn toàn phù hợp với thông số kỹ thuật chính xác của bạn.
Sản phẩm của chúng tôi được thiết kế để có hiệu suất vượt trội, tản nhiệt tuyệt vời và tăng cường độ bền cơ học. Chúng tôi hợp tác chặt chẽ với khách hàng để đảm bảo rằng mọi PCB chúng tôi sản xuất đều được tối ưu hóa để đạt hiệu quả và độ tin cậy tối đa ngay cả trong những môi trường khó khăn nhất.
Đội ngũ chuyên gia của chúng tôi sẵn sàng hỗ trợ bạn qua từng bước của quy trình, từ thiết kế ban đầu đến sản xuất cuối cùng. Với công nghệ tiên tiến và nhiều năm kinh nghiệm, chúng tôi cung cấp các sản phẩm vượt quá mong đợi.
Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và báo giá miễn phí. Hãy tiếp sức cho sự đổi mới của bạn bằng các giải pháp PCB đồng nặng tốt nhất trong ngành!
Là một trong những nhà sản xuất và cung cấp pcb đồng nặng hàng đầu tại Trung Quốc, chúng tôi nồng nhiệt chào đón bạn mua hoặc bán buôn pcb đồng nặng số lượng lớn để bán tại đây từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá cả cạnh tranh. Liên hệ với chúng tôi để được báo giá và mẫu miễn phí.
