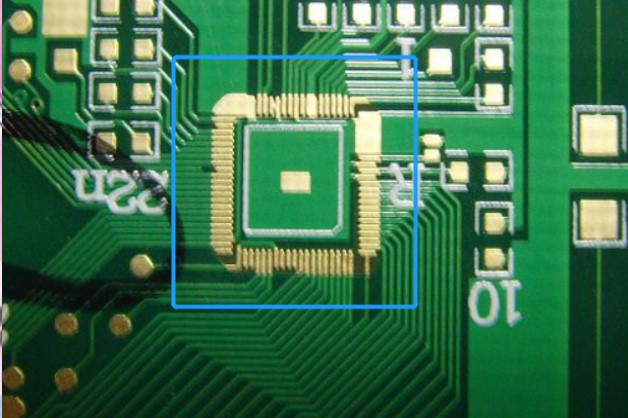

Hai loại quy trình xử lý bề mặt cho bảng liên kết

Theo cách xử lý bề mặt có thể chia làm 2 loại sau: Vàng ngâm, Ni/Pd/Au.

Ngâm vàng

Độ dày lắng đọng của niken là 120 ~ 240 μinch (khoảng 3 ~ 6μm) và của vàng là 2 ~ 4μinch (0,05 ~ 0,1μm)

Ưu điểm: 1. Bề mặt PCB Immersion Gold rất phẳng và đồng phẳng, phù hợp làm bề mặt tiếp xúc của các phím.

2. Khả năng hàn của mỏ vàng là tuyệt vời, và vàng sẽ nhanh chóng tan chảy vào chất hàn nóng chảy để tạo thành các hợp chất kim loại.

Nhược điểm: chi phí cao và cần kiểm soát chặt chẽ các thông số quy trình (bề mặt kim loại nhẵn, các thông số liên kết nghiêm ngặt, v.v.) để đạt được hiệu quả liên kết tốt. Bề mặt PCB mạ vàng dễ tạo ra lợi ích tấm đen (ăn mòn niken), ảnh hưởng đến độ tin cậy của mối hàn cuối cùng và vấn đề khử mối hàn.

Ni/Pd/Au

Độ dày của niken là 120~240μInch (khoảng 3-6 um) , độ dày của palađi là 4~2{{10}}μ Inch (khoảng 0,1 ~0,5 ô）; Độ dày của vàng là 1-4 μinch（0,02~0,1 ô）

Ưu điểm: So với vàng ngâm, vàng niken palladi có thể ngăn chặn hiệu quả các vấn đề về độ tin cậy của kết nối do lỗi đĩa đen gây ra và được sử dụng rộng rãi trong các sản phẩm trung và cao cấp.

Nhược điểm: Mặc dù vàng palađi niken có nhiều ưu điểm, nhưng palađi rất đắt và tốn kém. Yêu cầu kiểm soát quá trình là nghiêm ngặt.

Khả năng xử lý của bảng liên kết

Máy AVI
