Pcb khoan lại 16 lớp

PCB khoan 16 lớp có mật độ cao. Do 16 lớp được phân bổ trong một không gian nhỏ, chúng cho phép các nhà thiết kế chip sắp xếp nhiều mạch điện và linh kiện trong một không gian rất nhỏ, tạo ra một bo mạch nhỏ gọn hơn và tích hợp cao hơn. Điều này rất quan trọng đối với các thiết bị di động hiện đại và các thiết bị khác gặp phải giới hạn về không gian.

Bảng này có thể cung cấp hiệu suất điện tốt hơn. Điều này là do các mạch trên bảng PCB dày đặc hơn và các đặc tính điện của chúng được định sẵn là phức tạp hơn. Bằng cách cân bằng các đặc tính điện này giữa một số lớp của bo mạch, các nhà thiết kế chip có thể đạt được khả năng truyền tín hiệu tốt hơn và hiệu suất chống nhiễu tuyệt vời.

Ngoài ra, bo mạch cũng có thể mang lại hiệu quả sản xuất cao hơn và độ tin cậy tốt hơn. Lý do chính là quy trình này có thể hoàn thành nhiều công việc hơn trong một khoảng thời gian tương đối ngắn, đồng thời giảm bớt thao tác của con người đối với các mẫu PCB, giúp việc tự động hóa sản xuất và chế tạo trở nên đơn giản và dễ dàng hơn.

Với việc sử dụng ngày càng nhiều các thiết bị di động và các thiết bị nhỏ khác, bảng mạch khoan 16 lớp sẽ dần trở thành một giải pháp phổ biến hơn. Lợi thế của nó về mật độ, hiệu suất điện, hiệu quả sản xuất và độ tin cậy sẽ tạo ra thị phần lớn hơn cho nó trong tương lai.

Các đặc điểm và ưu điểm của bảng mạch in khoan 16 lớp là rõ ràng. Đầu tiên, nó có thể hỗ trợ các thiết kế mạch phức tạp hơn, do đó bổ sung thêm nhiều linh kiện điện tử hơn trong cùng một không gian. Thứ hai, hiệu suất năng lượng của nó cao hơn so với pcb lớp 8-điển hình, với hiệu ứng nhiễu xuyên âm nhỏ hơn và băng thông rộng hơn, có nghĩa là nó có thể thích ứng tốt hơn với các ứng dụng tần số cao và truyền dẫn tốc độ cao. Thứ ba, bảng mạch in khoan phía sau 16-có thể đạt được các yêu cầu về điện áp chịu đựng giữa các bảng nghiêm ngặt hơn, ngăn ngừa nhiễu dây và do đó đảm bảo tính ổn định và độ tin cậy của thiết bị.

Thách thức quan trọng nhất trong quá trình sản xuất 16-bảng mạch in khoan lớp mặt sau là kiểm soát quá trình khoan mặt sau. Việc kiểm soát khoan ngược cần đạt được thông qua kiểm soát cấp độ tấm, kiểm soát độ chính xác của vị trí khoan và kiểm soát tham số khoan, cố gắng đạt được khả năng kiểm soát chính xác cao về hướng khoan, khoảng cách và vị trí trong khi vẫn đảm bảo chiều cao của khoan ngược. Ngoài ra, do số lượng các lớp tăng lên, việc quản lý các vật lạ và ứng suất trong quá trình khoan trở nên phức tạp hơn. Để kiểm soát độ chính xác của quá trình khoan ngược, Sihui Fuji tăng cường kiểm soát từ nhiều khía cạnh khác nhau như vật liệu, nhân sự và thiết bị, cố gắng đảm bảo rằng tất cả các yếu tố sản xuất đều ở trạng thái tốt nhất. Chúng tôi sẽ cung cấp đào tạo kỹ năng cho nhân viên để cung cấp cho họ sự hiểu biết toàn diện về các đặc tính của vật liệu và thiết bị, cũng như các thông số và khả năng xử lý của thiết bị. Bảo trì, bảo dưỡng thiết bị thường xuyên nhằm giảm thiểu hỏng hóc thiết bị và nâng cao năng suất thiết bị.

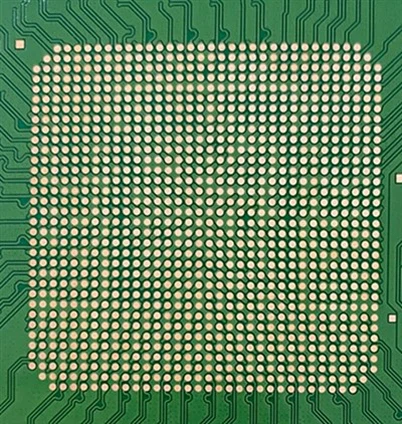

Hình ảnh:pcb khoan 16 lớp

PCB khoan ngược 16 lớp có nhiều ứng dụng trong lĩnh vực truyền thông. Sau khi tích lũy kinh nghiệm trong việc sản xuất nhiều loại bảng mạch khoan phía sau, Sihui Fuji hiện đã thành thạo công nghệ sản xuất chất nền khoan phía sau cao và nhiều lớp này, có thể đạt được sản xuất hàng loạt và thời gian giao hàng ngắn.

Các đặc điểm kỹ thuật của bảng mẫu

khoản mục:pcb khoan 16 lớp

Lớp: 16

Chất liệu:IT-9681TC

Độ dày bảng:2.2±0.22mm

Xử lý bề mặt: ENIG

Lĩnh vực ứng dụng: Truyền thông
