Pcb khoan lại nhiều giai đoạn

PCB khoan ngược nhiều tầng là bảng mạch in cấp cao (PCB) đặc biệt thích hợp cho các ứng dụng truyền dữ liệu tốc độ cao và xử lý tín hiệu tần số cao. So với bo mạch hai mặt và bốn lớp truyền thống, bảng mạch in khoan phía sau nhiều tầng có thể đạt được chất lượng tín hiệu cao hơn và độ dày của bảng nhỏ hơn, đồng thời rút ngắn đường truyền tín hiệu, giảm sự không phù hợp trở kháng và nhiễu chéo tín hiệu, từ đó cải thiện hiệu suất và độ tin cậy của toàn bộ hệ thống.

Quy trình sản xuất bảng mạch in khoan phía sau nhiều giai đoạn tương đối phức tạp và cần nhiều bước. Đầu tiên, khoan lỗ giữa nhiều bảng trên cùng một lớp, sau đó sử dụng công nghệ khoan có kiểm soát độ sâu để xử lý các lỗ điện ở mặt sau. Sau khi hoàn thành, hãy làm theo các bước phủ lá đồng lên bề mặt PCB, xử lý các mạch điện tử bên trong và cuối cùng tiến hành các quy trình như mạ vàng, in lụa và thử nghiệm điện.

PCB khoan ngược nhiều tầng có ba ưu điểm chính

1. Cải thiện chất lượng truyền tín hiệu: Cấu trúc nhiều lớp có thể giảm hiệu quả tác động của nhiễu tín hiệu và nhiễu xuyên âm, đồng thời cải thiện chất lượng truyền và độ ổn định của tín hiệu.

2. Đơn giản hóa bố cục hệ thống: Các bảng mạch in khoan phía sau nhiều tầng có thể giảm tiếng ồn và cách ly các bố cục mạch phức tạp, nhờ đó đạt được hiệu quả tối ưu hóa bố cục hệ thống.

3. Cải thiện tốc độ truyền tín hiệu: Ưu điểm lớn nhất của bảng mạch in khoan phía sau nhiều tầng là chúng có thể giảm độ dài đường dẫn trên bảng, giảm độ trễ và mất tín hiệu một cách hiệu quả, đồng thời cải thiện tốc độ truyền tín hiệu.

4. Hiệu suất và độ tin cậy điện mật độ cao: Sự kết nối của nhiều lớp mạch cho phép bo mạch chứa nhiều thành phần và kết nối hơn. Thiết kế giữa các lớp khác nhau cũng có thể tối ưu hóa bố cục mạch, giảm kích thước và khối lượng của bảng mạch in. Ngoài ra, thông qua xử lý kim loại hóa hoàn toàn, quá trình khoan phía sau có thể cải thiện độ tin cậy và hiệu suất chống nhiễu của toàn bộ bảng mạch, giúp bảng mạch phù hợp hơn cho các ứng dụng có nhu cầu cao.

Chi phí sản xuất của bảng khoan lưng nhiều tầng tương đối cao, chủ yếu là do nhu cầu sử dụng công nghệ và thiết bị sản xuất tiên tiến hơn. Ví dụ, khi chế tạo mạch nhiều lớp, trước tiên cần tạo nhiều bảng mạch in một lớp, sau đó sử dụng công nghệ khoan ngược để kết nối chúng lại với nhau. Điều này liên quan đến một số lượng lớn các hoạt động thủ công và sử dụng thiết bị có độ chính xác cao, dẫn đến chi phí sản xuất tương đối cao.

Về mặt công nghệ, việc sản xuất bảng mạch in khoan phía sau nhiều giai đoạn đòi hỏi phải nắm vững một số điểm kỹ thuật chuyên nghiệp. Thứ nhất, cần thành thạo trong việc thiết kế và bố trí mạch in, đặc biệt khi thiết kế mạch nhiều lớp đòi hỏi kỹ năng thiết kế mạch càng cao.

Thứ hai, việc sản xuất bảng khoan phía sau nhiều giai đoạn liên quan đến một số công nghệ xử lý tiên tiến, chẳng hạn như công nghệ khoan phía sau, đòi hỏi kinh nghiệm thực tế và kiến ​​​​thức chuyên môn có liên quan. Ngoài ra, để đảm bảo chất lượng và hiệu suất của bảng mạch in, cần tiến hành kiểm tra và thử nghiệm nghiêm ngặt trên bảng mạch in.

PCB khoan ngược nhiều giai đoạn được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm thiết bị liên lạc, hệ thống nhúng, máy chủ, thiết bị mạng, tàu cao tốc và xe tự hành. Trong tương lai, các bảng mạch in khoan ngược nhiều tầng sẽ đóng vai trò quan trọng hơn trong chiến lược quốc gia về truyền và số hóa dữ liệu tốc độ cao thế hệ tiếp theo, đồng thời sẽ trở thành một trong những phương tiện quan trọng cho thiết kế có hiệu suất cao và độ tin cậy cao của thiết bị điện tử.

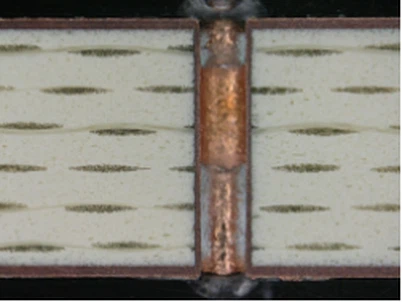

Hình ảnh:PCB khoan lại nhiều giai đoạn

Các đặc điểm kỹ thuật của bảng mẫu

khoản mục:pcb khoan lại nhiều giai đoạn

Chất liệu:H175HFZ

lớp:8

Độ dày bảng:{{0}}.8±0.18mm

Xử lý bề mặt:Bạc ngâm
