Stacked micro via pcb là một loại bo mạch đặc biệt, phức tạp hơn so với các bo mạch in thông thường. Trong một micro xếp chồng qua pcb, có hai hoặc nhiều lớp mạch được kết nối bằng cách xếp chúng lại với nhau. Lỗ là một công nghệ tiên tiến được sử dụng trong quy trình sản xuất PCB, có thể đảm bảo độ dày của bảng mạch in đồng thời bổ sung thêm nhiều lớp mạch. Công nghệ này thường được sử dụng trong thiết kế bảng mạch in tốc độ cao, mật độ cao vì nó có thể đạt được hiệu suất điện tốt hơn.

Với sự phát triển của các sản phẩm điện tử theo hướng mỏng và ngắn, nhu cầu hoàn thiện sản phẩm cũng ngày càng tăng. Trong sản xuất bảng mạch in, ngoài việc giảm độ mở của lỗ thông qua, việc giảm kích thước của mạch cũng là một hướng quan trọng để cải thiện mật độ sản phẩm và giảm kích thước của bảng hoàn chỉnh. Có hai vấn đề chính trong quá trình sản xuất bảng: 1. sản xuất mạch tốt; 2. Kết nối đáng tin cậy giữa các lớp.

Đối với sản xuất mạch tốt, phương pháp khử là quy trình trưởng thành truyền thống và được sử dụng rộng rãi nhất, nhưng khả năng xử lý các đường mảnh của nó bị hạn chế. Phương pháp bổ sung đầy đủ phù hợp để tạo ra các mạch tốt, nhưng nó tốn kém và quy trình chưa hoàn thiện. Mặc dù phương pháp bán phụ gia có thể xử lý các mạch tốt, nhưng nó cũng có nhược điểm là độ bám dính kém giữa lớp đồng và lớp điện môi và hiệu suất độ tin cậy nhiệt kém.

Trong quy trình sản xuất bảng mạch in, một vấn đề quan trọng là đạt được kết nối đáng tin cậy giữa các lớp thông qua các phương tiện nhất định. Ngoài quy trình sử dụng khoan cơ học và mạ đồng để xử lý các lỗ dẫn điện, với sự phát triển của công nghệ kết nối mật độ cao, xử lý lỗ mù bằng laser sau đó mạ đồng cũng đã được sử dụng rộng rãi. Trong cách bố trí các lỗ mù, có thể sử dụng cả thiết kế lỗ so le và thiết kế micro thông qua pcb xếp chồng lên nhau. Do sử dụng các lỗ siêu nhỏ xếp chồng lên nhau để tiết kiệm không gian đi dây và giảm nhiễu điện từ trong quá trình truyền tần số cao, nên hiện tại đây là phương pháp dẫn được sử dụng trong các sản phẩm bảng mạch in mật độ cao cao cấp.

Phương pháp sử dụng mạ điện để lấp đầy các lỗ mù để đạt được sự xếp chồng của các lỗ mù đã trở thành phương pháp lấp đầy lý tưởng nhất do độ tin cậy cao và quy trình đơn giản. Công nghệ sản xuất của HDI giai đoạn hai hoặc nhiều giai đoạn chủ yếu sử dụng các lỗ mù khoan bằng laser và lấp đầy lỗ mù bằng mạ điện để đạt được sự kết nối giữa các lớp. Những khó khăn trong sản xuất nằm ở quá trình xử lý lỗ mù, lấp đầy lỗ mù bằng điện và kiểm soát độ chính xác của căn chỉnh.

Ưu điểm của bảng chủ yếu là hai khía cạnh. Một trong số đó là khả năng đạt được mật độ mạch lớn hơn, nghĩa là đạt được nhiều mạch hơn trong một không gian hạn chế. Các lớp mạch trong micro xếp chồng lên nhau thông qua các bảng mạch in được kết nối thông qua các lỗ đục lỗ, cho phép bố trí nhiều mạch hơn trong một diện tích nhỏ hơn. Thứ hai là để đạt được hiệu suất truyền tín hiệu tốt hơn. Trong các bảng mạch in, tín hiệu có thể được truyền tự do giữa các lớp mạch, do đó giảm thiểu sự mất mát và nhiễu khi truyền tín hiệu.

Micro xếp chồng qua pcb là một loại bảng mạch in phức tạp có thể đạt được mật độ mạch cao hơn và hiệu suất truyền tín hiệu tốt hơn. Được sử dụng rộng rãi trong các sản phẩm điện tử hiện đại, nó cung cấp hỗ trợ quan trọng cho chức năng và hiệu suất của các sản phẩm điện tử.

Hình ảnh: Mặt cắt bảng mẫu

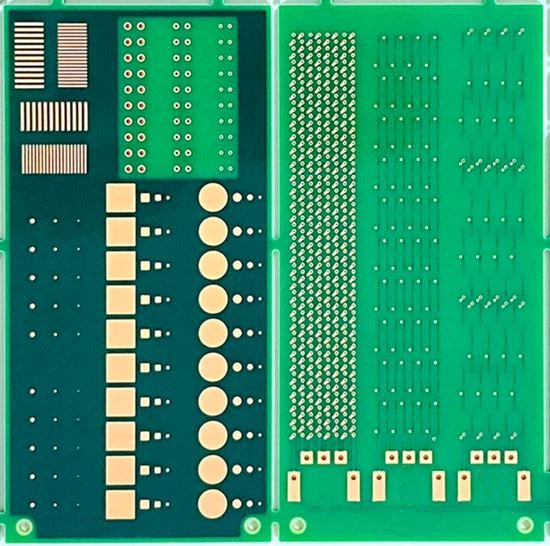

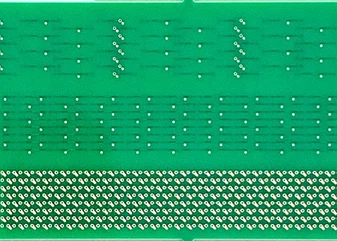

Các đặc điểm kỹ thuật của bảng mẫu

khoản mục: Xếp chồng micro qua pcb

lớp:8

Độ dày bảng:1,6±0.16mm

Đặc điểm:2-khoan laze từng giai đoạn, vi thông qua xếp chồng lên nhau
