Pcb lỗ mù 8 lớp

PCB lỗ mù 8 lớp dùng để chỉ một bảng mạch có 8 lớp và công nghệ lỗ mù.

Với yêu cầu ngày càng nhiều về chức năng và yêu cầu về hiệu suất cao hơn đối với các sản phẩm điện tử, mật độ dây và mật độ lỗ tương ứng của bảng in ngày càng cao khiến việc xử lý ngày càng khó khăn hơn. Để thích ứng với xu hướng này, Sihui Fuji tiếp tục mua thiết bị mới và giới thiệu các quy trình mới nhằm đáp ứng nhu cầu phát triển của các sản phẩm điện tử. Nghiên cứu cho thấy một trong những cách hiệu quả nhất để cải thiện mật độ dây của PCB là giảm số lượng lỗ xuyên qua và tăng số lượng lỗ mù. Vì vậy, công nghệ sản xuất lỗ mù đã trở thành công nghệ mũi nhọn cho sự phát triển của bảng mạch in.

Đặc điểm của nó là có lỗ ở giữa bảng nhưng không có lỗ ở lớp trên và lớp dưới. Thiết kế này nhằm mục đích nâng cao khả năng tích hợp chặt chẽ của các bảng mạch, làm cho các sản phẩm điện tử nhỏ hơn, nhẹ hơn và hiệu quả hơn. 8-Bảng lỗ mù lớp được sử dụng rộng rãi trong sản xuất và thiết kế các sản phẩm điện tử, chẳng hạn như điện thoại di động, máy tính và các thiết bị điện tử tiêu dùng khác, dụng cụ y tế, hàng không vũ trụ và các lĩnh vực khác.

Việc sản xuất bảng này đòi hỏi công nghệ có độ chính xác cao và thiết bị tiên tiến. Quy trình sản xuất bao gồm nhiều bước như tạo ảnh, phủ đồng, sử dụng nước hóa chất, mạ đồng, khoan, mạ điện, v.v. Trong số đó, khoan là một bước quan trọng để đạt được bảng mạch lỗ mù. Máy khoan cần tạo lỗ chính xác theo số lớp, độ sâu và vị trí cần khoan định trước.

Trong công nghệ không xuyên lỗ, việc áp dụng lỗ mù và lỗ chôn có thể làm giảm đáng kể kích thước và chất lượng của bảng mạch lỗ chôn mù, giảm số lượng lớp, cải thiện khả năng tương thích điện từ, tăng đặc tính của sản phẩm điện tử, giảm chi phí và cũng giúp công việc thiết kế trở nên dễ dàng và nhanh chóng hơn. Trong thiết kế và xử lý PCB truyền thống, việc xuyên qua các lỗ có thể mang lại nhiều vấn đề. Thứ nhất, chúng chiếm một lượng lớn không gian hiệu quả, và thứ hai, một số lượng lớn các lỗ xuyên qua được đóng dày đặc, điều này cũng gây ra trở ngại rất lớn cho việc đi dây của lớp bên trong của PCB nhiều lớp. Những lỗ xuyên này chiếm không gian cần thiết cho hệ thống dây điện và chúng đi qua bề mặt của các lớp nguồn và mặt đất. Chúng cũng làm hỏng đặc tính trở kháng của lớp nguồn và lớp đất, khiến lớp nguồn và lớp đất bị hỏng. Và phương pháp khoan cơ học thông thường sẽ yêu cầu công việc gấp 20 lần so với sử dụng công nghệ khoan không dẫn hướng.

Loại bo mạch này không chỉ có độ chính xác, tin cậy cao mà còn có khả năng chống nhiễu, chống biến động điện tử tốt. Do khả năng giải quyết hiệu quả hơn vấn đề liên kết chéo bên trong bảng mạch điện tử, giúp các sản phẩm điện tử hoạt động ổn định hơn nên đã được nhiều nhà sản xuất hoan nghênh. Đối với người tiêu dùng cá nhân bình thường, nó cũng là một thiết bị điện tử đáng tin cậy giúp cải thiện chất lượng và hiệu suất của sản phẩm, mang lại sự bảo vệ hiệu quả và an toàn hơn cho hoạt động sử dụng hàng ngày của mọi người.

Sihui Fuji đã sản xuất hàng loạt thành công 8-bảng mạch lỗ mù lớp, và thông qua quá trình sản xuất thử nghiệm liên tục và tích lũy kinh nghiệm, đã hình thành nên lợi thế kỹ thuật độc đáo.

Là một sản phẩm công nghệ cao cấp, 8-pcb lỗ mù lớp đã thúc đẩy đáng kể sự phát triển của công nghệ điện tử và mang lại sự đảm bảo hiệu quả và đáng tin cậy hơn cho các sản phẩm điện tử. Trong tương lai, với sự phát triển của công nghệ, những sản phẩm điện tử như vậy chắc chắn sẽ có phạm vi ứng dụng rộng rãi hơn.

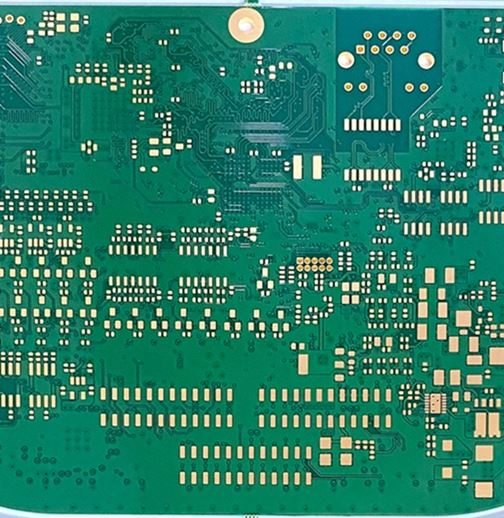

Hình ảnh: 8 lớp pcb lỗ mù

Thông số kỹ thuật của bảng mẫu

khoản mục: 8 lớp pcb lỗ mù

Chất liệu:S{0}}M

Độ dày của bảng:1,6±0.16mm

Xử lý bề mặt:ENIG
